黒鉛・カーボン加工

大型加工から精密加工まで
さまざまな加工に対応できます。

東洋炭素はカーボンのパイオニアとして素材の製造から加工まで一貫して行ってきました。 今まで培ってきたノウハウを活かした多種多様な加工が可能で、1個の試作品から多品種小ロット品・量産品までをご要望のサイズ・形状にて提供いたします。

黒鉛・カーボン加工工程を
動画でわかりやすくご紹介

当社の等方性黒鉛とC/Cコンポジットを使用し、模型飛行機を製作する動画(1分35秒) を掲載しました。
3Dモデルの作製から加工、組立等、完成にいたるまでの工程を紹介します。
東洋炭素は設計からモデル図面作製、加工品製作まで一連のサービスをご提供いたします。

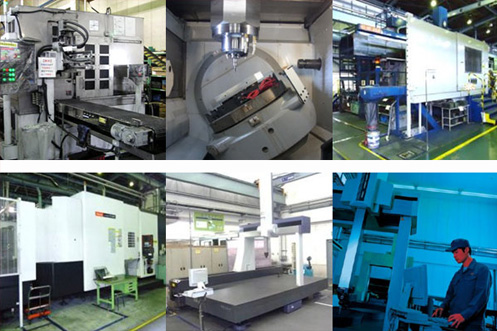

高難易度加工

特殊装置と安定した設備、独自のノウハウで難易度の高いカーボン加工サービスを提供いたします。

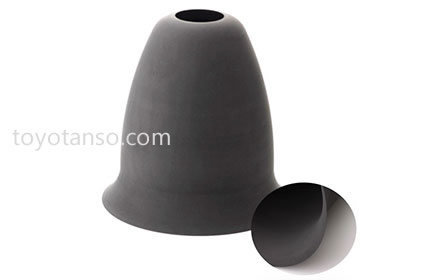

薄肉加工

薄肉加工

治具、加工方法を最適化する事で難易度が高い薄肉加工を実現します。
(例:薄さ0.2mmの中空円筒)

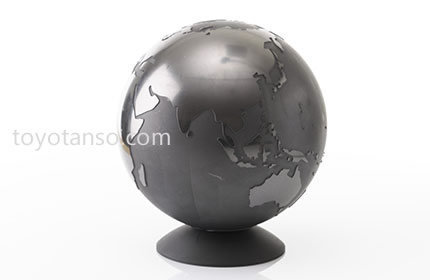

3D加工

3D加工

設計図に基づき3Dモデルを作成、これをプログラミングし、加工します。
実際の製品を測定し実寸法通りの加工もご相談に応じます。

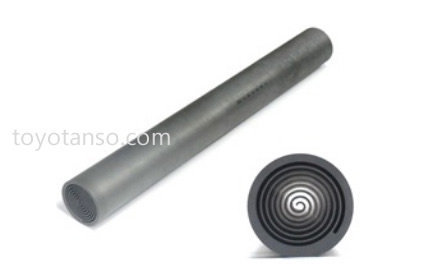

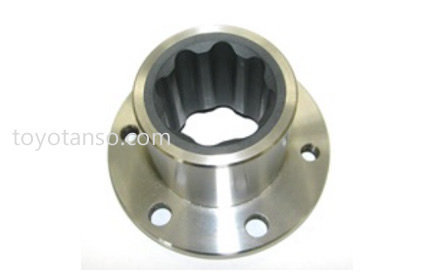

特殊内径加工

特殊内径加工

分割することなく一体形状で特殊な内径加工が可能です。
(最大加工寸法φ300mm L=400mm)

アッセンブリサービス

設計・製造・組み立てまで、一貫した製造工程で精度の高いサービスを提供いたします。

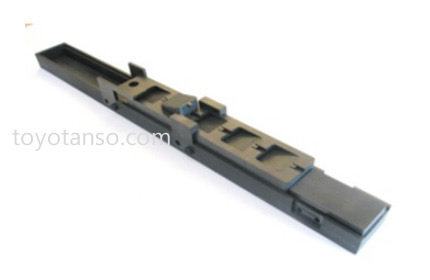

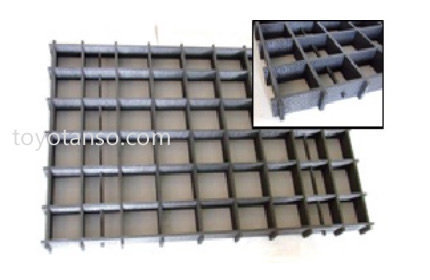

黒鉛組立

黒鉛組立

設計から加工・組み立てまで一貫して製作を行っており、組立後の組み合わせ確認や動作検証も行います。

C/Cコンポジット組立

C/Cコンポジット組立

設計から加工・組み立てまで一貫した製作を行っており、組立精度の確認まで行います。

その他加工例

量産品はもとより、小ロットの受注生産や大型加工まで最新の技術で細やかなニーズに対応いたします。

大型シールリング加工

大型シールリング加工

製作が難しいとされている大型の機械用シールリングも対応可能です。平行度、平面度、面粗度等を精密に加工することにより高気密を保持します。
(最大加工径φ500mm)

焼きバメ・アッセンブリ加工

焼きバメ・アッセンブリ加工

カーボンと金属の焼きバメや、接着によるアッセンブリを行っています。
(最大加工径φ600mm)

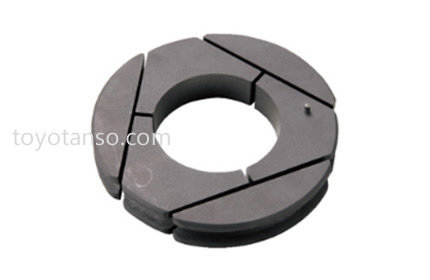

分割加工

分割加工

コンプレッサーのピストンリング等に使用されている分割製品の組み合わせ部に必要な、合わせ面の隙間(漏光)なしの高度な加工が可能です。分割数、形状は、ご相談ください。(最大加工径φ1400mm)

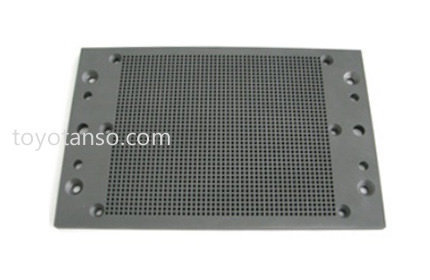

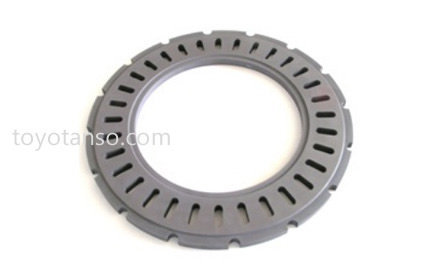

多孔加工

多孔加工

多頭加工機により精密な多孔加工が可能です。短時間で高い要求にお応えします。

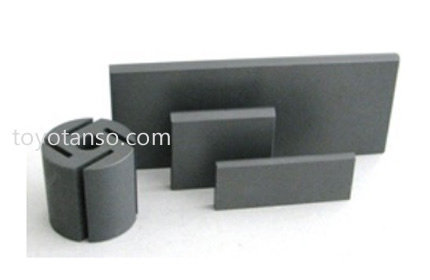

ベーン加工

ベーン加工

自動車用の量産品から、一般工業用の小ロット受注生産品まで幅広く対応しており、寸法精度要求の高いベーンも安定した品質でご提供いたします。

黒鉛接着処理

長年培ってきた独自の高度な熱処理技術を活かして、カーボン接着剤による黒鉛の接着処理を行います。
接着後に熱処理を行うことによって、高温での使用が可能となります。

▶カーボン接着剤とは?
フェノール樹脂と黒鉛粉、コークス、ピッチなどを主成分とした、黒鉛材同士の接着に適した接着剤です。

用途例

ヒーター内臓熱盤、大型炉体、放電加工用電極、反応容器、他材質との複合材など高温環境で使用する黒鉛材同士の接着に使用されています。

仕様

項目 条件
接着可能なサイズ 最大 約1800mm×1800mm×1800mm
※接着後の200℃硬化処理が可能なサイズです。
硬化処理が不要な場合は更に大きなサイズも可能です。
接着後の熱処理温度 2000℃まで熱処理可能。処理温度についてはご相談に応じます。
※ 高純度処理も可能です。
接着可能な黒鉛材 等方性黒鉛、押出材、電極材など、ほとんどの黒鉛材が接着可能です。
カーボン接着剤 常温で硬化するタイプと、200℃処理により硬化するタイプがあります。
  • 製品の形状・サイズ・使用用途によっては適用できない場合もありますので、事前のご相談をお願いいたします。
  • 黒鉛材と他材質(金属、セラミックなど)を直接接着することはできません。
  • 接着部分の強度については保証対象外とさせていただきます。
