機械用カーボン製品

炭素材料のもつ自己潤滑性、耐薬品性、耐熱性の特徴を活かし、
金属材料では使用することができない高温雰囲気、薬液中や潤滑剤が使用できない分野の摺動材料として使用されています。
当社製品KCシリーズ、TUGシリーズ、IGシリーズは、幅広い産業分野にて使用され好評を博しています。

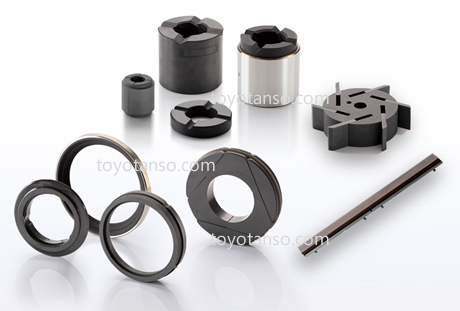

械用カーボン製品写真
製品概要 製造工程 製品用途例 特性データ カタログ
ダウンロード 製品に関する
お問い合せ

特性データ

製品別代表特性

組成 製品名 かさ密度 硬さ 曲げ強さ 圧縮強さ ヤング率 線熱膨張率 熱伝導率 耐熱温度
Mg/m3 HSD MPa MPa GPa 10-6/K W/(m･K) ℃
黒鉛質 IG-11 1.77 51 39 78 10 4.5 a) 120 400
ISO-68 1.82 80 76 172 13 5.6 a) 70 450
炭素黒鉛質 KC-36 1.72 65 48 135 15 3.5 15 300
KC-57◆ 1.78 105 70 270 20 4.0 5 350
KC-67◆ 1.77 72 60 185 20 3.5 10 350
KC-83K 1.74 80 55 160 15 4.0 10 350
KP-001 1.72 90 70 240 17 5.0 4 250
KP-002 1.73 60 58 170 17 3.5 7 250
樹脂含浸質 KC-360 1.78 75 58 165 17 4.0 15 250
KC-570 1.85 110 84 370 22 5.0 5 300
KC-573◆ 1.85 110 85 370 22 5.5 5 250
KC-670 1.87 87 78 240 22 5.0 10 300
KC-673◆ 1.87 87 78 245 22 5.5 10 250
KC-830K 1.84 90 70 205 17 5.0 10 300
IKC-33 1.99 76 72 164 14 6.0 127 200
IKC-433 1.97 70 70 140 20 6.0 139 200
組成 製品名 かさ密度 硬さ 曲げ強さ 圧縮強さ ヤング率 線熱膨張率 熱伝導率 耐熱温度
Mg/m3 HSD MPa MPa GPa 10-6/K W/(m･K) ℃
金属含浸質 KC-5709 2.25 110 100 430 27 5.0 5 400
KC-6709 2.30 88 90 300 27 5.0 13 400
IKC-6809 2.67 88 105 300 21 6.0 80 450
PC-78A 2.90 95 110 410 27 6.5 13 300
SiC/C複合質 TS-003 2.28／1.82 83／80 116／76 410／172 30／13 5.4／5.6 70／70 400
TS-004 2.28／1.92 83／86 116／88 410／235 30／15 5.4／7.5 70／60 200
TS-005 2.28／2.67 83／88 116／105 410／300 30／21 5.4／6.0 70／80 500
無機物含浸質 IG-11R1 1.85 55 46 92 11 4.5 a) 120 500
IG-43R1 1.88 57 59 108 12 4.8 a) 140 500
ISEM-8R1 1.84 67 60 120 11 5.6 a) 90 500
ISO-68R1 1.87 84 83 190 15 5.6 a) 70 500
不浸透性
炭素黒鉛質		 TUG-105 1.67 90 60 250 20 4.0 - 250
TUG-110 1.78 105 90 290 20 4.0 - 250
TUG-120 1.68 95 70 245 20 4.0 - 250
TUG-308 1.87 90 65 215 23 3.5 - 250
TUG-309 1.85 80 55 185 20 3.5 - 250
TUG-3095 1.81 75 50 170 20 3.5 - 250
TUG-505 1.89 80 68 185 20 3.0 - 250
組成 製品名 かさ密度 硬さ 曲げ強さ 圧縮強さ ヤング率 線熱膨張率 熱伝導率 耐熱温度
Mg/m3 HSD MPa MPa GPa 10-6/K W/(m･K) ℃
樹脂結合質 W-1500 1.77 70 75 175 15 23.0 b) - 150
W-3500 1.63 85 90 250 12 30.0 b) - 200
LS 1.77 60 70 100 15 15.0 b) - 150
NLA 1.70 75 85 175 15 23.0 b) - 150
MR-10 1.43 78 100 230 10 35.0 b) - 200
金属結合質 GM-1 4.60 18 25 55 - 12.0 - 200
GM-5 6.20 18 205 350 - 12.0 - 400

※上記数値は代表特性であり、保証値ではありません。
※SiC/C複合質の特性値は、"SiC/C複合層部分"／"基材部分(＋含浸）"の双方を示します。
※SiC/C複合質の耐熱温度は、"基材部分（＋含浸）"を示します。
※耐熱温度は使用条件により異なりますので参考値とします。
※線熱膨張率の測定温度範囲　a) 350〜450℃　　b) 50〜150℃　　その他 100〜200℃
※単位の換算 MPa=kgf/cm2 ×0.098、　GPa=kgf/mm2 ×0.0098、　W/(m･K)=kcal/h･m・℃ ×1.16
※KC-57、KC-67、KC573、KC-673は、米国のFood and Drug Administration(FDA)の食品安全規格に適合していることが証明されている材質です。 ※KP-001、KP-002はPTS（Press To Size）製品です。

使用用途別製品選択表

組成 製品名 軸受 シールリング パッキン ベーン すり板 特殊
用途
無潤滑 潤滑 メカニカルシール ジョイントシール バルブシート 圧縮機 軸封 無潤滑 潤滑 トロリー・ホイールシュー 電車用 ブレーキ用 ガラス製造用治具 高温用構造材
高温用 高負荷用 低負荷用 高負荷量産用 低負荷量産用 高負荷用 低負荷用 高負荷量産用 低負荷量産用 耐スラリー用 高負荷用 低負荷用 高負荷量産用 低負荷量産用 耐ブリスタ用 高負荷用 低負荷用 高負荷量産用 低負荷量産用 大型用 空気用 特殊ガス用 ドライガス用 蒸気用 水力用
黒鉛質 IG-11 ○ 　 　 　 　 　 　 　 　 　 　 　 　 　 　 　 　 　 　 　 　 　 ◎ 　 ◎ 　 　 　 ○ 　 　 　 　
ISO-68 ○ 　 　 　 　 　 　 　 　 　 　 　 　 　 　 　 　 　 　 　 　 　 　 　 　 　 　 　 　 　 　 　 ○
炭素
黒鉛質		 KC-36 　 　 ◎ 　 　 　 　 　 　 　 　 　 　 　 　 　 　 　 　 　 　 　 　 　 　 　 ◎ 　 　 　 　 　 　
KC-57 　 　 　 　 　 ○ ◎ 　 　 　 　 　 　 　 　 　 　 　 　 　 　 　 　 　 　 　 　 　 ◎ 　 　 　 　
KC-67 　 　 ○ 　 　 　 ○ 　 　 　 　 　 　 　 　 　 　 　 　 　 　 　 　 　 　 　 　 　 　 　 　 　 　
KC-83K 　 　 ○ 　 　 　 ○ 　 　 　 　 　 　 　 　 　 　 　 　 　 　 　 　 　 　 　 　 　 　 　 　 　 　
KP-001 　 　 　 　 　 　 　 ◎ 　 　 　 　 　 　 　 　 　 　 　 　 　 　 　 　 　 　 　 　 　 　 　 　 　
KP-002 　 　 　 　 　 　 　 　 ◎ 　 　 　 　 　 　 　 　 　 　 　 　 　 　 　 　 　 　 ○ 　 　 　 　 　
樹脂
含浸質		 KC-360 　 ○ ◎ 　 　 　 　 　 　 　 　 　 　 　 　 　 　 　 　 　 ◎ ○ ◎ 　 　 　 　 　
KC-570、
KC-573		 　 　 　 　 　 ◎ 　 　 　 　 ◎ 　 　 　 　 ○ 　 　 ○ 　 　 　 　 　 　 　 　 　 　 　 　
KC-670、
KC-673		 　 　 　 　 　 　 ◎ 　 　 　 　 ◎ 　 　 　 　 ◎ 　 　 　 　 　 　 　 　 　 　 　 　 　 　 　 　
KC-830K 　 　 　 　 　 　 ◎ 　 　 　 　 ○ 　 　 　 　 ◎ 　 　 ◎ ○ 　 　 ○ ○ ○ 　 　 　 　 　
金属
含浸質		 KC-5709 　 　 　 　 　 ◎ 　 　 　 ○ ◎ 　 　 　 ○ ◎ 　 　 　 　 　 　 　 　 ◎ 　 　 　 　 　 　 　
KC-6709 　 　 　 　 　 ○ ◎ 　 　 　 　 ○ 　 　 　 ○ 　 　 　 　 ○ 　 　 　 　 　 　 　 　 　 　
IKC-6809 　 　 　 　 　 ○ 　 　 　 　 　 　 　 　 　 　 　 　 　 　 ◎ 　 　 　 　 　 ○ 　 　 　 　 　
PC-78A 　 　 　 　 　 　 　 　 　 　 　 　 　 　 　 　 　 　 　 　 　 　 　 　 　 　 　 　 ◎ ◎ 　 　 　
SiC/C複合質 TS-003 　 　 　 　 　 ◎ 　 　 　 ◎ 　 　 　 　 　 　 　 　 　 　 　 　 　 　 　 　 　 　 　 　 　 　 　
TS-004 　 　 　 　 　 　 　 　 　 　 ◎ 　 　 　 ◎ 　 　 　 　 　 　 　 　 　 　 　 　 　 　 　 　 　 　
TS-005 　 　 　 　 　 ◎ 　 　 　 ◎ ◎ 　 　 　 ◎ 　 　 　 　 　 　 　 　 　 　 　 　 　 　 　 　 　 　
組成 製品名 軸受 シールリング パッキン ベーン すり板 特殊
用途
無潤滑 潤滑 メカニカルシール ジョイントシール バルブシート 圧縮機 軸封 無潤滑 潤滑 トロリー・ホイールシュー 電車用 ブレーキ用 ガラス製造用治具 高温用構造材
高温用 高負荷用 低負荷用 高負荷量産用 低負荷量産用 高負荷用 低負荷用 高負荷量産用 低負荷量産用 耐スラリー用 高負荷用 低負荷用 高負荷量産用 低負荷量産用 耐ブリスタ用 高負荷用 低負荷用 高負荷量産用 低負荷量産用 大型用 空気用 特殊ガス用 ドライガス用 蒸気用 水力用
無機物
含浸質		 IG-11R1 ○ 　 　 　 　 　 　 　 　 　 　 　 　 　 　 　 　 　 　 　 　 　 　 　 　 　 　 　 　 　 　 ◎ 　
IG-43R1 ◎ 　 　 　 　 　 　 　 　 　 　 　 　 　 　 　 　 　 　 　 　 　 　 　 　 　 　 　 　 　 　 　 　
ISEM-8R1 ◎ 　 　 　 　 　 　 　 　 　 　 　 　 　 　 　 　 　 　 　 　 　 　 　 　 　 　 　 　 　 　 　 　
ISO-68R1 ◎ 　 　 　 　 　 　 　 　 　 　 　 　 　 　 　 　 　 　 　 　 　 　 　 　 　 ◎ 　 　 　 　 ◎ ◎
不浸透性
炭素
黒鉛質		 TUG-105 　 　 　 　 　 　 　 ◎ 　 　 　 　 　 　 　 　 　 　 　 　 　 　 　 　 　 　 　 　 　 　 　 　 　
TUG-110 　 　 　 　 　 　 　 　 　 　 　 　 ◎ 　 ○ 　 　 　 　 　 　 　 　 　 　 　 　 　 　 　 　 　 　
TUG-120 　 　 　 　 　 　 　 ◎ 　 　 　 　 　 　 　 　 　 ○ 　 　 　 　 　 　 　 　 　 　 　 　 　 　 　
TUG-308 　 　 　 　 　 　 　 　 　 　 　 　 ◎ 　 ○ 　 　 　 　 　 　 　 　 　 　 　 　 　 　 　 　 　 　
TUG-309 　 　 　 　 　 　 　 ○ 　 　 　 　 ○ 　 　 　 　 　 　 　 　 　 　 　 　 　 　 　 　 　 　 　 　
TUG-3095 　 　 　 ○ 　 　 　 　 　 　 　 　 　 　 　 　 　 ○ 　 　 　 　 　 　 　 　 　 　 　 　 　 　 　
TUG-505 　 　 　 　 　 　 　 　 　 　 　 　 ○ 　 　 　 　 　 　 　 　 　 　 　 　 　 　 　 　 　 　 　 　
樹脂
結合質		 W-1500 　 　 　 　 ○ 　 　 　 ○ 　 　 　 　 ○ 　 　 　 　 ○ 　 　 　 　 　 　 　 　 ○ 　 　 　 　 　
W-3500 　 　 　 　 ◎ 　 　 　 ◎ 　 　 　 　 ◎ 　 　 　 　 ◎ 　 　 　 　 　 　 　 　 　 　 　 　 　 　
LS 　 　 　 　 ○ 　 　 　 　 　 　 　 　 　 　 　 　 　 ○ 　 　 　 　 　 ◎ 　 　 　 　 　 　 　 　
NLA 　 　 　 　 　 　 　 　 ◎ 　 　 　 　 　 　 　 　 　 　 　 　 　 　 　 　 　 　 　 　 　 　 　 　
MR-10 　 　 　 　 　 　 　 　 　 　 　 　 　 　 　 　 　 　 　 　 ○ 　 ◎ 　 　 　 ○ 　 　 　 　 　 　
金属
結合質		 GM-1 　 　 　 　 　 　 　 　 　 　 　 　 　 　 　 　 　 　 　 　 　 　 　 　 　 　 　 　 　 　 ◎ 　 　
GM-5 　 ◎ 　 　 　 　 　 　 　 　 　 　 　 　 　 　 　 　 　 　 　 　 　 　 　 　 　 　 ◎ 　 ○ 　 　
組成 製品名 高温用 高負荷用 低負荷用 高負荷量産用 低負荷量産用 高負荷用 低負荷用 高負荷量産用 低負荷量産用 耐スラリー用 高負荷用 低負荷用 高負荷量産用 低負荷量産用 耐ブリスタ用 高負荷用 低負荷用 高負荷量産用 低負荷量産用 大型用 バルブシート 空気用 特殊ガス用 ドライガス用 蒸気用 水力用 無潤滑 潤滑 トロリー・ホイールシュー 電車用 ブレーキ用 ガラス製造用治具 高温用構造材
無潤滑 潤滑 メカニカルシール ジョイントシール 圧縮機 軸封
軸受 シールリング パッキン ベーン すり板 特殊
用途

注)
※◎...最適　　　　○...適
※素材ブロック寸法については、各種類をご用意していますのでお気軽にお問い合せ下さい。
※最大寸法については、製造技術の開発により変更されることがあります。
※特殊用途として表記以外の製品もあります。
具体的な使用法にあたってはカタログをご参照頂き、弊社営業部門に必ず相談のうえ、適材を決めて御使用下さい。
